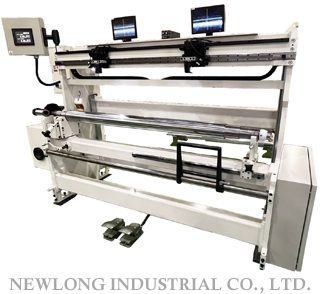

概要
この装置は、最新のフレキソ刷版用の簡易貼り込みシステムです。デジタルスケールと連動した2台のテレビカメラ、刷版のレジスターマークを映し出すテレビモニターを採用し、精密でスピーディーな貼り込み作業が実現します。



特徴
2台のテレビモニター上のガイドラインに、刷版の左右のトンボマークを合わせるだけで、版貼りができます。
従来のハーフミラー方式より、版貼り作業時間が大幅に短縮されます(1/3〜1/5)。
見当精度が0.1mm以内と優れています。
取り扱いが簡単で熟練を要しません。
版胴の回転は電動式で、正逆回転微調整が可能です。


操作手順

1. 版胴をセッティングし、駆動ギヤを取り付ける。 5. 刷版のレジスターマーク間距離に合わせて左右カメラを移動させる。
2. 刷版を貼り付ける箇所に両面テープを貼る。 6. 刷版を版胴面に仮置きし、カメラのズーム、ピント、スポットライト照射範囲等を合わせる。
3. ディスプレイ盤にて版胴リピート値を入力し、版胴円周方向の貼り込み基準位置でゼロリセットする。 7.

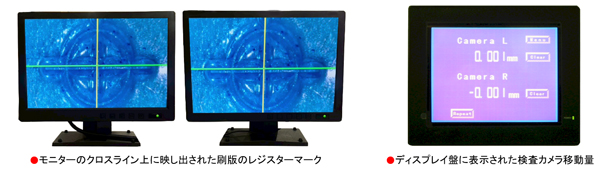

両面テープの離型紙をはがし、TVモニタのクロスラインと刷版レジスターマークを重ね合わせた位置で刷版を貼り込む。
4. 版胴巾方向の基準位置にて左右カメラ移動距離をそれぞれゼロリセットする。 8. 刷版を貼り終えたら、駆動ギヤを取り外し、版胴を機上より外す。


仕様
版 胴 周 長 450〜1350mm
最大版胴面長 1550mm
改良のため機械仕様は予告なく変更することがあります。

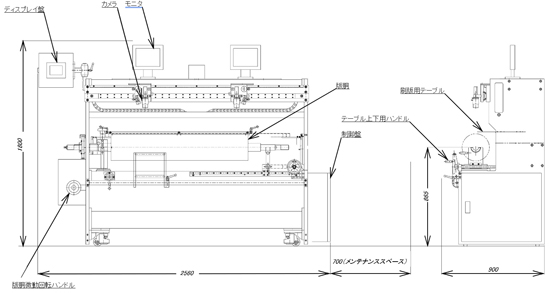

外形寸法図




図中の寸法は仕様により変ります。


本製品は改良のため予告なしに仕様・デザインを変更することがありますのでご了承ください。
記載されている内容の無断転用を禁じます。
